Результаты расчета УШП

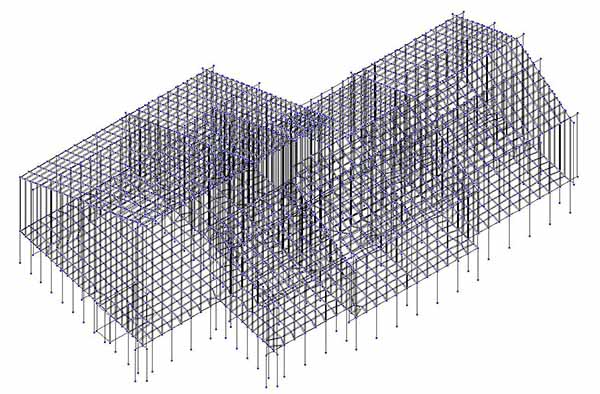

1. Построена расчетная схема жилого дома для определения  нагрузок на погонный метр на ребра жесткости плиты.

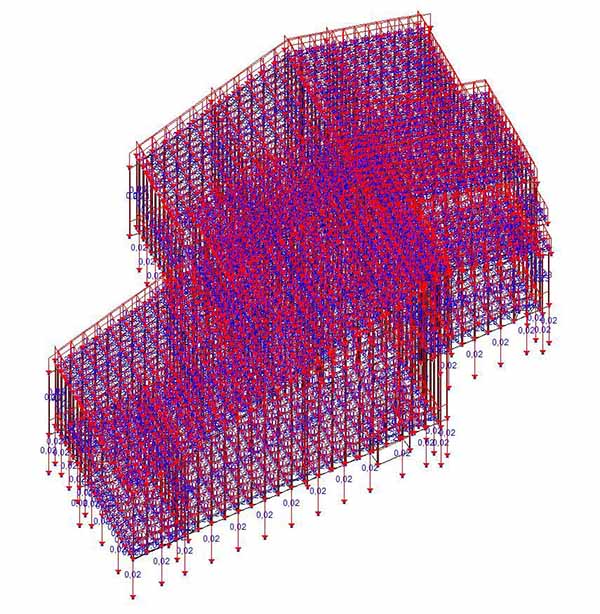

На схеме показаны нагрузки от собственного веса конструкций, плюс приложена полезная нагрузка на плиту.

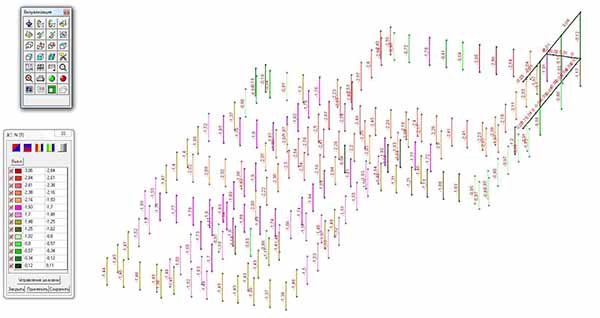

Результаты расчёта в программном комплексе  SCAD, нагрузки указаны в тоннах.
Стержни  - стоят на расстоянии друг от друга = 1 метр, что даёт возможность получить значение нагрузок от выше лежащих конструкций дома на 1 метр погонный ребра жесткости плиты.

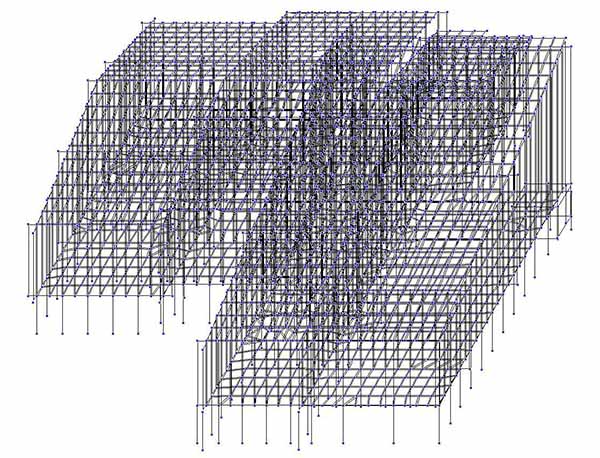

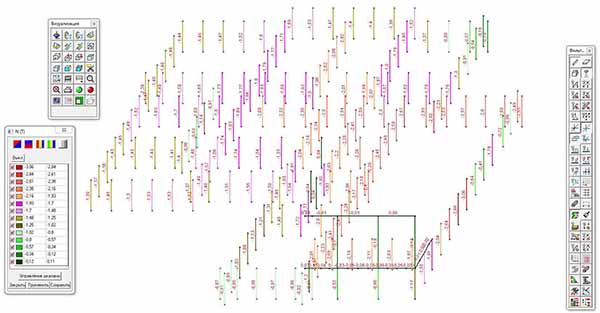

Та же схема фундаментов с результатами расчета, но под другим углом:

2. Построена расчетная схема УШП в расчетном комплексе SCAD:



включен фильтр - что бы увидеть ребра жесткости УШП -

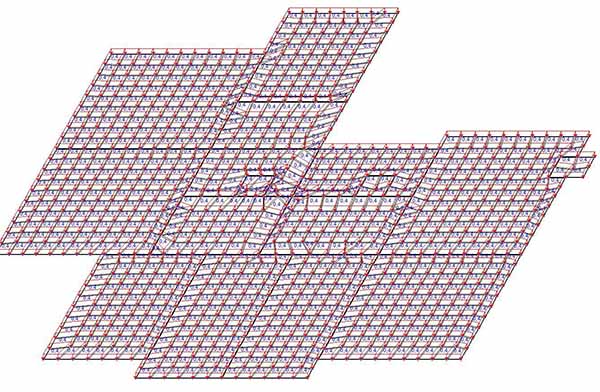

Вводим нагрузки на ребра жесткости -

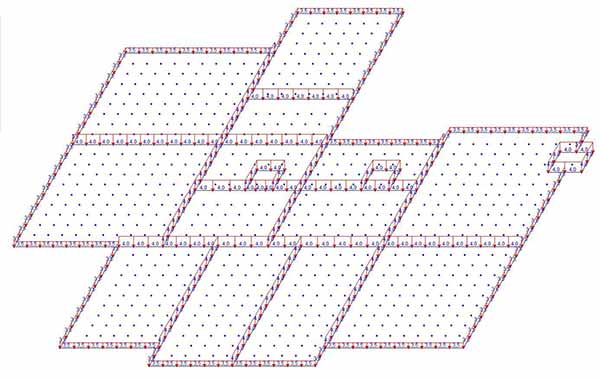

Нагрузки на саму плиту, + собственный вес ж.б конструкций  -

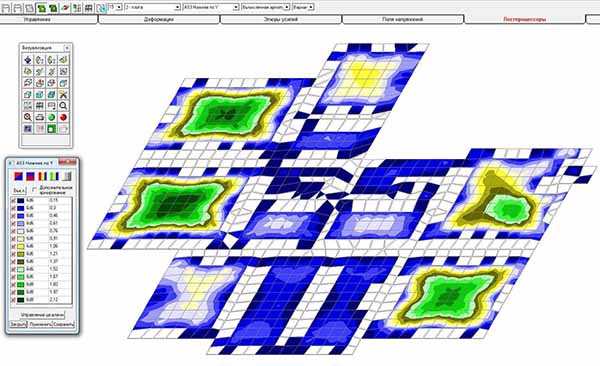

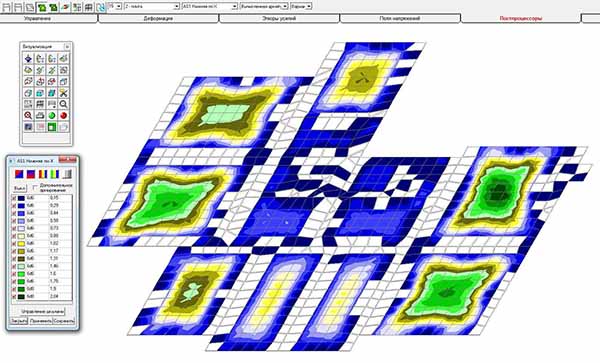

Полученный результат армирования, для нижней зоны по оси Х , (диаметры арматуры смотрите в таблице в нижнем левом углу. Армирование назначаем  по наибольшему результату, т.е. по нижней строчке, 6d8 - это укладываем 6 стержней  с шагом 150 мм. на 1 м.п. по оси Х)



по оси Y -

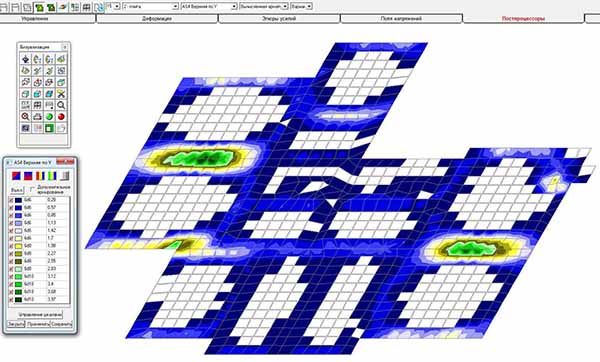

для верхней зоны по оси Х -



по оси Y -

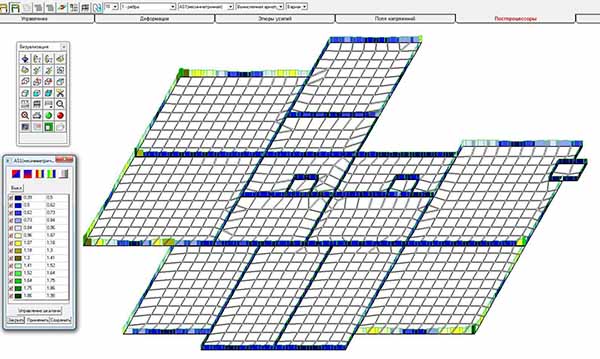

полученные результаты армирования для ребер жесткости:

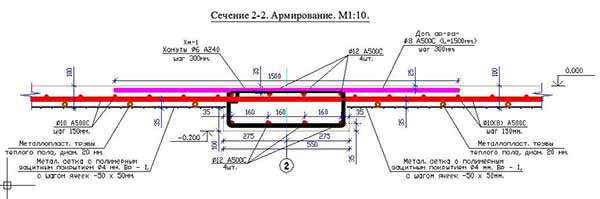

Узлы армирования УШП -

Примечания:
Основное армирование плиты –
допустимо армировать, где между ребрами небольшие пролеты (габариты в плане, до 3,5 -  4 м.), арматурой диаметром  8 А500С, с шагом 150 х 150 мм. в обоих направлениях.
