Добрый день, Уважаемые Застройщики!
Акция Масленница 2019! Проектирование и расчет на прочность УШП в подарок до середины марта.


Технология УШП фундамента

ЭНЕРГОСБЕРЕЖЕНИЕ  ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!

Наша компания - Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.

Защита L-блоков от внешних воздействий - Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей.  Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)

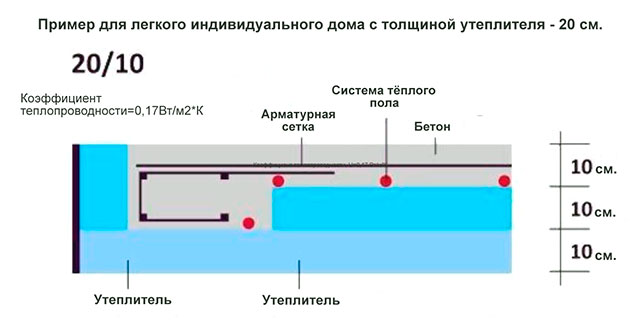

  1. 20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
    Это  коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например - этот
  2. В системе тёплых полов, бетон будет являться тепловым аккумулятором  - ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
  3. Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства

 Уже несколько  десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.

Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.

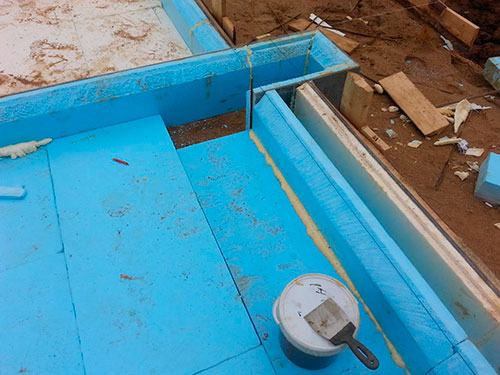

Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру.  На фотографии Вы видите такой элемент несъемной опалубки.



ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА

На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается  послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.

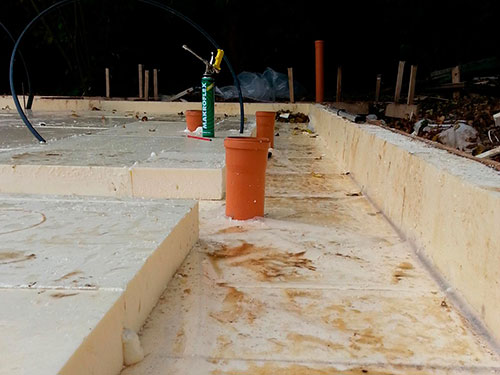

На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.

Плитный утеплитель ( в том числе и боковые элементы по периметру) создают  непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.

На гидроизоляционный ковёр  укладывается второй слой утеплителя. Таким образом получается - 20 см. теплоизоляции ниже фундаментной плиты.



МОНТАЖ ТЕПЛОГО ПОЛА.

Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены.  Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным  изолированным  контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона.  С  помощью бетононасоса  бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».

Энергосберегающий УШП фундамент может начинать застраиваться  после фазы просушивания, уже примерно через неделю.  Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения  фундаментной  плиты, из процесса выпадает, что экономит при строительстве  нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.





Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:
  1. Тепло остается в доме
  2. Первый слой  10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр  препятствуют проникновению  восходящей влажности.
  3. Следующие 10 см.  теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из  грунта.

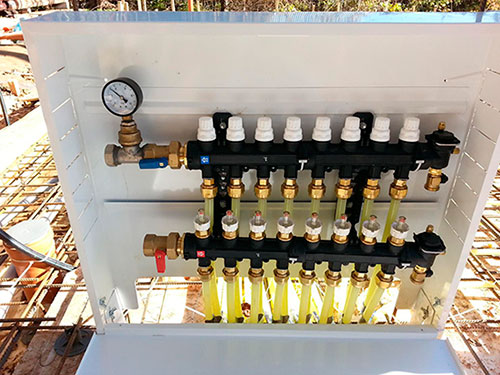

  4. Тепло передается по  трубам  теплого пола  раздельно  по помещениям, что обеспечивает раздельную регулировку климатических зон.
  5. При достаточном утеплении стен и кровли дома,  потребуется поддерживать  температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.



Бетон аккумулирует  тепло!



 Используйте самую современную технику

С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент  без теплоизоляции.

Система теплых  полов нагревает только энергосберегающую  бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К  (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).

Выводы: ключевые вещи - теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).

Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям.  Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.

Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!



НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…

Кто впервые знакомится с нашей технологией  энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.

В этой статье мы хотели бы обсудить более подробно эти различия:  мы не используем слово - "Теплый (утеплённый)" намеренно, и называем  нашу систему отопления, как " система напольного отопления ".

Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно - песчаная стяжка нагревается. В нашей же  системе, мы не устраиваем  цементно - песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).



 Также есть различие в рабочей температуре теплоносителя: наша "система энергосберегающего УШП фундамента"  достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти  или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног.  Нам нужно только несколько часов, чтобы полы с подогревом согрели  ваш дом. В самое короткое время  "система напольного отопления" позволяет достичь комфортных температур в доме.

Также можно укладывать паркет!  Деревянные полы и подогрев пола хорошо сочетаются в нашей "системе напольного отопления" из-за низкой температуры теплоносителя.

Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!

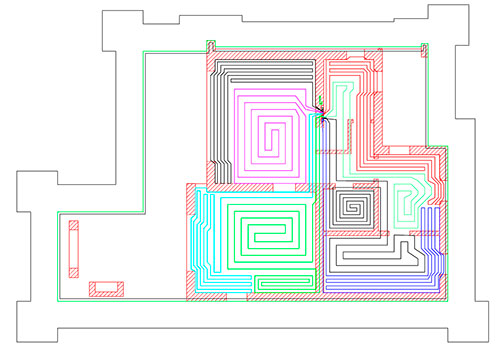

Макет - рисунок "системы напольного отопления".

Здесь Вы видите пример "системы напольного отопления". Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.

  • Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
  • Низкая температура нагреваемой поверхности: Паркет больше не проблема
  • Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
  • Применение различных видов отопления: газ, продукты из нефти, тепловой насос
  • В каждом помещении можно независимо задать рабочую температуру теплоносителя
  • Температура теплоносителя не превышает - 30 ° по цельсию
  • Отсутствие конвекции пыли
  • Отсутствие радиаторов отопления
  • Отсутствие температурных швов в полу
  • Отсутствие цементно-песчаной стяжки пола
